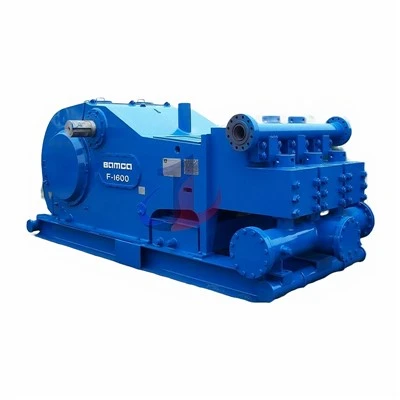

BOMCO F-1600 med Merrimac 7500 PSI slampumpe

Bomco F-1600-kraftenden er kjent globalt for sin robuste og holdbare design og utmerkede ytelse, og gir et solid grunnlag for 7500 PSI høytrykksoperasjoner.

Robust rammestruktur

F-1600 kraftendens ramme er konstruert av høy-kvalitets stålplater, sveiset og deretter utsatt for spenningsavlastende varmebehandling. Denne prosessen sikrer en perfekt kombinasjon av høy styrke, høy stivhet og lett vekt. Denne strukturelle designen tåler en nominell inngangseffekt på 1600 HK (1193 kW) og opprettholder stabil drift under ulike tøffe forhold. Nødvendige oljesumper og oljepassasjer er integrert i rammen, noe som sikrer pålitelige smøre- og kjølesystemer.

Gir:

Kjernen i kraftoverføringen er et integrert fiskebeinsutstyr, et design som sikrer jevn overføring, høy effektivitet og lang levetid.

Veivaksel:

Veivakselen er en kritisk komponent i kraftenden, vanligvis støpt eller smidd av høy-kvalitetslegert stål (som 35CrMo, 40CrMnMo eller 42CrMo). Etter varmebehandling viser veivakselen utmerkede mekaniske egenskaper, slagfasthet og høy styrke. Noen high-veivaksler er integrert smidd og balansert for å sikre jevn drift, redusere støy og vibrasjoner og forlenge levetiden til både lagrene og selve veivakselen.

Lagerkonfigurasjon:

Veivaksel hovedlager:Bruk vanligvis doble-sfæriske rullelagre for å tåle høye belastninger og imøtekomme visse aksiale forskyvninger.

Tannhjulsaksellager:Bruk vanligvis enkeltrader-sylindriske rullelager.

Koblingsstang store endelager:Installert på de tre eksentriske tappene på veivakselen, vanligvis enrads sylindriske rullelagre-.

Koblingsstang Small End (Crosshead Pin) Lager:Vanligvis doble-lange sylindriske rullelager.

F-1600 kraftenden bruker et kombinert tvungen og sprutsmøringssystem, som sikrer at alle bevegelige deler får tilstrekkelig smøring og kjøling.

Slitesterk krysshodemontering

Tverrhodet og dets føringer er produsert av materialer med høy-slitasje, som ASTM A48-83 Meehanite-støpejern eller duktilt jern, som gir utmerket slitestyrke og lang levetid. Noen design har øvre og nedre føringer, som tillater konsentrisitetsjustering ved å legge til shims under den nedre føringen. Forbindelsen mellom krysshodet og ponnistangen bruker en boltet flens eller kobling, noe som sikrer stivhet og konsentrisitet av forbindelsen.

Kjerne av høy-trykkytelse: Merrimac 7500 PSI L-type væskeende

For å møte det ekstreme driftstrykket på 7500 PSI (51,7 MPa), er Bomco F-1600 slampumpe spesielt utstyrt med en høy- væskeende av L-type produsert av Merrimac Manufacturing Inc. Merrimac Manufacturing Inc. er kjent for sin omfattende erfaring og eksepsjonelle kvalitet innen produksjon av pumpekomponenter.

L-Type modulær struktur designet for ekstreme forhold

Merrimac 7500 PSI fluid-enden har en avansert modulær design av L-type. Denne to-strukturen (separate suge- og utløpsmoduler), sammenlignet med tradisjonelle monoblokk- eller ventil-over-design, gir betydelige fordeler i ultra-høytrykksapplikasjoner. Designet av L-type letter ikke bare vedlikehold, og tillater utskifting av individuell modul når en blir slitt uten å erstatte hele væskeenden, og reduserer dermed vedlikeholdskostnadene og nedetiden betydelig. Samtidig er denne strukturelle designen mer egnet til å fordele og motstå de enorme påkjenningene forårsaket av 7500 PSI høyt trykk.

Ventilsystem designet for høy strømning og høyt trykk (API #7 full åpningstype)

F-1600-pumpen er vanligvis utstyrt med API #7-ventilsammenstillinger, og Merrimac 7500 PSI-væskeenden er også kompatibel med denne standarden, noe som sikrer høy strømningskapasitet og komponentutskiftbarhet under høyt trykk. Den full-åpningsventildesignen minimerer væskemotstanden, noe som er avgjørende for operasjoner med høyt forskyvning.

Tabell 1: Merrimac 7500 PSI L-Type Fluid End - Nøkkeldesign og materialegenskaper

Ytelsesdata: Bomco F-1600 med Merrimac 7500 PSI Fluid End

Ytelsen til Bomco F-1600-slampumpen utstyrt med Merrimac 7500 PSI-væskeenden vil samsvare med de tekniske parameterne til Bomco F-1600HL (7500 PSI-versjon). Følgende tabell viser trykk- og forskyvningsevnen ved forskjellige foringsstørrelser, og gir nøkkeldata for boreingeniørers operasjonelle design.

Tabell 2: Bomco F-1600 med Merrimac 7500 PSI væskeende – trykk- og forskyvningsparametre

(Data referert fra F-1600HL 7500 PSI ytelsestabell)

Merk: Dataene ovenfor er beregnet basert på 100 % volumetrisk effektivitet og 90 % mekanisk effektivitet. Faktisk ytelse kan variere avhengig av arbeidsforhold og borevæskeegenskaper.

Denne ytelsestabellen viser tydelig at ved å velge forskjellige foringsrørstørrelser, kan denne pumpepakken gi et bredt spekter av fortrengningsalternativer ved trykk opp til 7500 PSI, og oppfyller de nøyaktige hydrauliske parameterkravene for ulike brønndybder, brønnhullstørrelser og boreprosesser.

Støttekomponenter av høy-kvalitet: sikrer maksimal oppetid og ytelse ved 7500 PSI

I høytrykksoperasjoner er kvaliteten og holdbarheten til slampumpens slitedeler avgjørende for å sikre kontinuiteten og den økonomiske effektiviteten til boreoperasjoner. Vi tilbyr en serie med støttekomponenter på topp-nivå for Bomco F-1600-pumpepakken utstyrt med Merrimac 7500 PSI-væskeenden, som sikrer pålitelig drift og forlenget levetid under ekstreme forhold.

Høye-Chrome bimetallforinger:Det ytre skallet er laget av smidd stål, og den indre hylsen er høy-kromstøpejern, integrert herdet til HRC 60-69. Denne typen foring tilbyr utmerket slitestyrke og en viss korrosjonsbestandighet, noe som gjør den til et pålitelig valg for høytrykksapplikasjoner.

Zirconia keramiske foringer: Rockwell-hardhet opp til HRC 90 eller høyere (noen kan nå 92-94 Rockwell C), gir ekstrem slitestyrke, korrosjonsmotstand og ytelse ved høye temperaturer, spesielt egnet for krevende 7500 PSI-forhold. Levetiden deres overgår langt tradisjonelle metallforinger, og varer i over 4000 timer.

Bondede polyuretan stempler:Designet spesielt for olje-basert slam og høye-trykksforhold, og tilbyr utmerket oljebestandighet og anti-ekstruderingsegenskaper. Stempelkjernen er vanligvis smidd av høy-legert stål (f.eks. 42CrMo) og varme-behandlet for å sikre strukturell integritet under høyt trykk.

Høy-temperert gummistempler:Egnet for vann-basert gjørme og høye-temperaturmiljøer, ved bruk av spesielle høy-temperaturbestandige gummimaterialer.

Designfunksjoner: Avanserte design som "Bullnose" eller "Flex-lip" forbedrer tetningseffektiviteten og slitestyrken under høyt trykk. Selskaper som FET tilbyr stempler spesielt designet for 7500 PSI, for eksempel Endurohead og Highlander HT.

Høy-polyuretaninnsatser:Egnet for olje-basert slam, gir utmerket slitestyrke og opprettholder stabil ytelse ved 7500 PSI høyt trykk og temperaturer opp til 240 grader F (115 grader ) eller til og med 350 grader F (177 grader ).

Nitrilgummi (NBR) / hydrogenert nitrilgummi (HNBR) innsatser: Valgt basert på borevæskens kjemiske sammensetning og temperaturområde, og gir utmerket væskekompatibilitet og tetningsytelse.

Stempelstenger og ponni (mellomliggende) stenger

Materiale og produksjon:Laget av høy-legert stål (f.eks. 42CrMo, 35CrMo, SAE 4140), smidd og varme-behandlet for å oppnå ekstremt høy strekk- og trykkstyrke.

Overflatebehandling: Stangoverflater er presisjonsslipt og er typisk hardforkrommet eller behandlet med spesielle beleggsteknologier som Merrimacs "Merriloy" for å gi utmerket slitasje- og korrosjonsbestandighet, noe som reduserer friksjonskoeffisienten betydelig.

Materialvalg: Nitrilgummi (NBR), hydrogenert nitrilgummi (HNBR) eller polyuretan (PU)-materialer av høy- kvalitet velges basert på bruksområde og arbeidstemperatur, noe som sikrer tetningsintegritet og holdbarhet under høyt trykk.

Pulsasjonsdemper og sikkerhetsventil

Pulsasjonsdemper:Utstyrt med en API-kompatibel KB-75 type eller tilsvarende pulsasjonsdemper, spesielt utviklet for 7500 PSI-forhold. Blæren er laget av slitesterke materialer (f.eks. nitrilgummi) for å effektivt absorbere trykkpulsasjoner fra pumpeutløpet, og beskytte manifoldsystemet.

Sikkerhetsventil:Installasjon av en sikkerhetsventil for høy-skjærstift, nøyaktig kalibrert til 7500 PSI systemkrav, gir pålitelig overtrykksbeskyttelse for pumpen og rørsystemet.

Tabell 3: Bomco F-1600 med Merrimac 7500 PSI Fluid End - slitedeler av høy kvalitet

Felt-Prøvd: Typiske bruksområder

Kombinasjonen av Bomco F-1600 triplex slampumpe og Merrimac 7500 PSI væskeenden, med sin kraftige drivkraft og eksepsjonelle trykkkapasitet, er allment anvendelig for følgende krevende borescenarier:

Dypbrønnboring:

Spesielt egnet for boring av dype og ultra{0}dype brønner fra 4 500 meter til 9 000 meter (omtrent 15 000 fot til 29 500 fot). I disse brønndybdene kreves høyt utløpstrykk for å overvinne betydelige ringformede trykktap, effektivt bære borekaks og opprettholde brønnhullets trykkbalanse.

Operasjoner med høy-høy-temperatur (HPHT):

I utfordrende miljøer som HPHT-brønner, oppfyller det nominelle trykket på 7500 PSI kravene til å sirkulere borevæsker med høy-tetthet, kontrollere bunntrykk- og utføre brønnkontrolloperasjoner.

Onshore og offshore borerigger:

Denne pumpepakken gir pålitelig borevæskesirkulasjonskraft for både store borerigger på land og offshore jekk--opp eller halvt-nedsenkbare boreplattformer. Dens F-1600HL-modell er spesielt egnet for offshore dypvann, onshore og horisontale brønner, spesielt i avsidesliggende områder som ørkener.

Komplekse brønnboringsbaner:

For boreoperasjoner med komplekse brønnbanebaner, for eksempel boring med utvidet rekkevidde, horisontale brønner og klyngebrønner, er slampumper med høyt-trykk og høyt{1}}fortrengning kritisk utstyr for å sikre brønnhullsrenslighet og stabil boring. F-1600HL (7500 PSI) er optimalisert for denne typen operasjoner, med økt forskyvning sammenlignet med standard F-1600.

Høytrykksstråleboring{{0}:

Trykkkapasiteten på 7500 PSI gjør den også egnet for avanserte boreteknikker som høy-trykkstråleboring, som bruker høy-væske for å hjelpe til med steinbryting og øke borehastigheten.
